Introducción



La toma de fotografías desde el aire ha sido utilizada por el hombre casi desde la invención de los aviones. Sus usos son múltiples y se aplica a las distintas áreas del quehacer humano, que incluyen la agricultura y silvicultura, el urbanismo, la ingeniería en todas sus ramas, la minería, la pesquería, el periodismo, la defensa, etc. Su utilidad es evidente, ya que permite tener a muy corto plazo, una visión aérea de sectores extensos, que de otra forma (topografía, geomensura, etc.), sería mucho más lenta y costosa de obtener.

La toma de fotos aéreas ha evolucionado junto con el avance de sus dos apoyos tecnológicos, la cámara fotográfica y las aeronaves (aviones y helicópteros), agregándose además, en las últimas décadas, los satélites. Es así como actualmente es posible disponer de fotos aéreas en blanco y negro de casi todo el país (en escala 1:20.000, 1:30.000 ó 1:40.000 y en zonas urbanas 1:5.000 ó 1:10.000) y asimismo se pueden adquirir imágenes tomadas desde satélites, tanto en forma gráfica como digital.



No obstante lo anterior, cuando se requiere información gráfica detallada y actual de algún sector, es frecuente realizar reconocimientos aéreos, durante los cuales se toman fotografías panorámicas con cámaras convencionales. Esto permite un análisis rápido de diversas situaciones, que sólo es posible estudiar con una visión desde el aire. Estos reconocimientos son de costo muy bajo si se efectúan desde avionetas y más elevado si se efectúan desde helicópteros. Por otra parte, es posible contratar con organismos especializados (como el SAF y otros) la toma de fotografías aéreas verticales, generalmente con traslapes suficientes para obtener estereoscopía ya sea en blanco y negro, color o falso color, las cuales son tomadas desde aviones especialmente equipados que operan desde Santiago. El costo de un trabajo de este tipo es relativamente elevado y se contrata en casos muy especiales, o cuando se requiere además generar un plano de planta con curvas de nivel a partir de la fotografía aérea (aereofotogrametría).

Entre los dos extremos mencionados, se ha desarrollado en los últimos años, una técnica intermedia, de costo relativamente económico, la cual es ampliamente utilizada especialmente en silvicultura, pesquería y últimamente en ingeniería civil. Las características de este tipo de fotos son: verticales, a color, a escala. El hecho de ser verticales permite, a diferencia de las fotos tomadas con cámaras comunes desde la ventanilla de un avión o helicóptero, las cuales normalmente son inclinadas, tener una foto en la cual se mantiene la proporción de las distancias, lo que facilita ejecutar mediciones aproximadas según la escala determinable a partir de medición de longitudes conocidas. Por otra parte, en este tipo de fotografías se utilizan negativos de tamaño grande (60 x 60 mm) lo que permite una buena resolución en ampliaciones grandes (normalmente 20 x 20 a 40 x 40 cm, u otro formato requerido, hasta 1 x 1 m) lo que no es posible conseguir con cámaras convencionales de negativo 35 mm.



Las aplicaciones de este tipo de fotografías aéreas, dado su bajo costo con respecto a sistemas alternativos, así como su reducido tiempo de obtención, son múltiples. Entre éstas cabe destacar :



  • Ingeniería Civil
    • Ingeniería Civil
    • Planificación de estudios y proyectos
    • Estudio de trazado de carreteras
    • Proyectos de alcantarillado y agua potable
    • Estudio de tendido de líneas de alta tensión
    • Proyectos de explotación de áridos
    • Regularización de canales y cauces naturales
    • Proyectos de sistemas de evacuación de aguas lluvias
    • Emplazamiento de puentes
    • Emplazamiento de obras portuarias
    • Proyectos de obras de defensa fluvial
    • Monitoreo de procesos
  • Ingeniería Agronómica
    • Planificación de cultivos
    • Programación de cosechas
    • Catastro de predios
    • Diseño de sistemas de regadío
    • Definición de límites prediales
    • Control de plagas
    • Monitoreo de procesos
  • Ingeniería Forestal
    • Planificación de forestaciones
    • Programación de actividades de manejo de bosques
    • Elaboración de planes de manejo
    • Inventarios forestales
    • Control de plagas
    • Cuantificación de daños por incendios forestales
    • Trazado de redes de caminos forestales
    • Monitoreo de actividades
  • Arquitecura/Construcción
    • Planificación de urbanizaciones
    • Diseños paisajísticos
    • Estudios de accesos
    • Emplazamiento de obras
    • Emplazamiento de instalaciones
    • Monitoreo de estructuras
  • Geología y Minería
    • Planificación de prospecciones
    • Estudio de trazado de oleoductos y gaseoductos
    • Planificación de actividades de explotación
    • Identificación de áreas de empréstitos
    • Identificación de procesos geológicos
    • Identificación de áreas de depósitos
    • Emplazamiento de instalaciones
    • Monitoreo de procesos

Características Técnicas



La toma de fotografías aéreas del tipo explicado, se realiza normalmente utilizando avionetas del tipo ala alta o avionetas habilitadas especialmente para estos efectos (con una abertura en la parte inferior del fuselaje). De esta manera se asegura la verticalidad de la toma fotográfica, así como el control de deriva en el rumbo, alabeo y pitch.

Las fotografías se obtienen mediante cámaras con chassis de formato medio (60 x 60 mm), película ancha T-120, generando material fotográfico en color para ampliaciones con formato normal entre 20 x 20 y 40 x 40 cm, u otro formato que se solicite (hasta 1 x 1 m).



La realización de los vuelos se efectúa previa una cuidadosa planificación que contempla los siguientes elementos de diseño :



* Escala final de las fotos aéreas
* Traslape longitudinal requerido para visión estereoscópica
* Velocidades de crucero y sobrevuelo
* Distancia focal y formato de chassis
* Datum / líneas de vuelo
* Longitud media de las líneas de vuelo
* Tiempo de reconocimiento



Los antecedentes anteriores permiten definir aspectos fundamentales para la ejecución del sobrevuelo tales como: los requerimientos de película, el área efectiva por foto, las distancias para el isocentro longitudinal, distancias para el isocentro lateral, tiempos mínimos de sobrevuelo y número de reabastecimientos por misión.



Finalmente se calculan los parámetros de diseño :

* Altura de sobrevuelo
* Tiempo de obturación utilizando para esto, los modelos matemáticos adecuados.



Para una visión plana del área, normalmente se utiliza un recubrimiento medio de 30 a 40%; para una visión en tres dimensiones, se requiere como mínimo un traslapo del orden del 60%, lo que permite tener estereoscopía.







Algunos Ejemplos



Si desea ver algunos ejemplos de fotografías aéreas tomadas en distintos puntos del país y para diferentes aplicaciones, seleccione alguna de las fotografías disponibles en esta página.

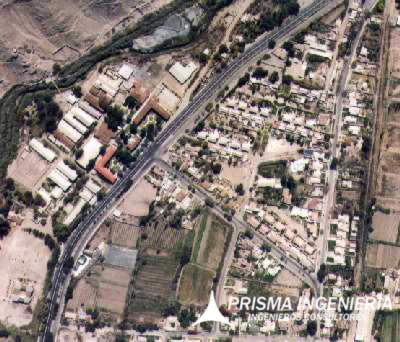

Fotografía 1 : Zona Urbana Copiapó

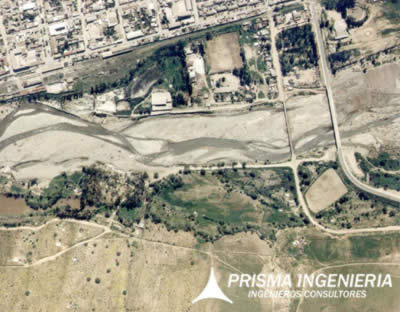

Fotografía 2 : Río Choapa en Salamanca

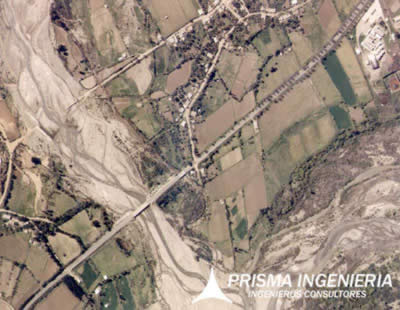

Fotografía 3 : Zona Urbana de Cauquenes

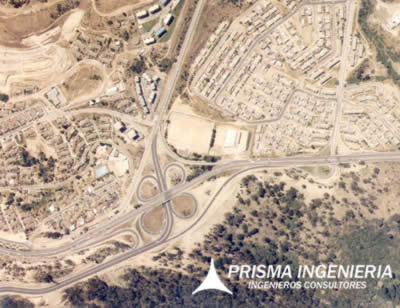

Fotografía 4 : Zona Alta de Viña del Mar

Fotografía 5 : Río illapel en Illapel
